Entwässerungstank Vol.12.5m³ (ET-12.5)

Download the questionnaire: PDF Excel

  • Unser Standard oder individuelles Design
  • Korrosionsschutzbeschichtung für Ihr Produkt ausgewählt

 Bestellen

EuroTankWorks produziert unterirdische 12.5-m³-Entwässerungs-Lagertanks mit und ohne Aufheizung, in denen die restlichen Ölprodukte gelagert werden, die aus den technologischen Pipelines entfernt wurden, einschließlich gemischtem Wasser. Die Verwendung von Tanks zur Lagerung aggressiver Chemikalien ist ebenfalls zulässig.

Der ET-12.5-Tank ist ein werkstattgeschweißtes Gefäß mit einem Speichervolumen von 12.5 Kubikmetern.

Unser Standard ET-12.5 Tank

Unsere Kunden können jederzeit einen unterirdischen 12.5 m³-Lagertank erwerben, der nach unseren grafischen Standardentwürfen hergestellt wurde. Wir sind auch bereit, Ihre spezifischen Anforderungen zu berücksichtigen oder einen unterirdischen Lagertank auf der Grundlage Ihres eigenen Entwurfs herzustellen.

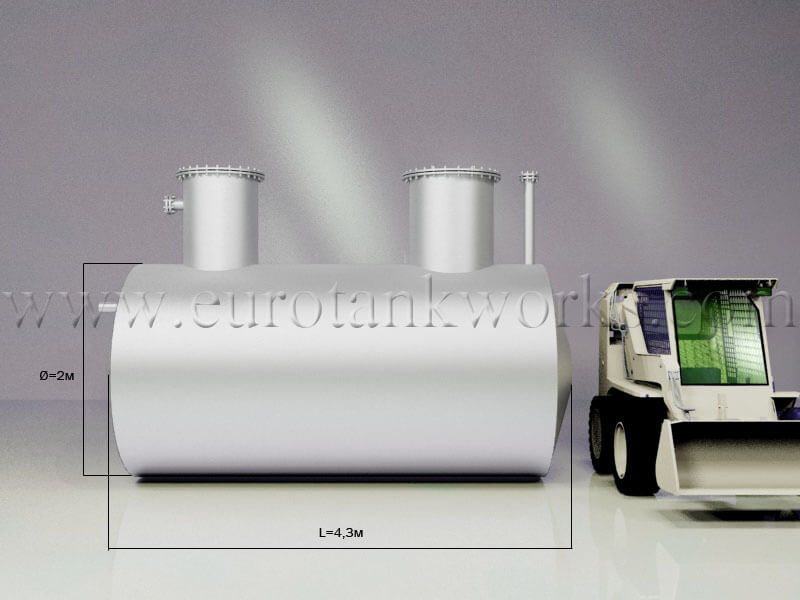

  Unterirdischer Abwassertank Vol.12.5 cbmUnterirdischer Abwassertank Vol.12.5 cbm

Unser Standard-ET-12.5 ist ein horizontaler zylindrischer Stahlapparat mit konischen Böden. Der Tankkörper ist mit 2 Mannlochplatten ausgestattet, von denen die erste für den Betrieb und die zweite für das Abpumpen des Produkts aus dem Tank mit einer elektrischen Halbtauchpumpe verwendet wird.

Die Reichweite der Schachtplatten beträgt mehr als 1 m, deshalb werden die Platten und die Fittingrohre in 0,4 m Entfernung von der Schale geschnitten.

Der Elektromotor der Pumpe ist durch die Wartungswelle geschützt (im Lieferumfang enthalten). Zur Steuerung des technologischen Betriebs sind Rohrleitungen und Drosseln für das Niveauglas, das Temperaturprotokoll und die Druckanzeige vorgesehen.

ET-12.5 ABMESSUNGEN:

Typ Volumen, m3

Innen

durchmesser, mm

Länge, mm

Halsrohr

höhe, mm

Netto

gewicht / kg

Beheizte

Fläche, m2

Underground storage tanks without heating-up 12,5-2000-1(2)(3) 12,5 2000 4300 900-1600 2860
Underground storage tanks with heating-up 12,5-2000-1-1(2)(3)-К 12,5 2000 4300 900-1600 2920 2,7



ET-12.5 EIGENSCHAFTEN:

Parameter: Bewertung:
  ET-12.5: Stich in die Heizung:
Maximaler Betriebsdruck 0,07 MPa 0,5 MPa
Geschätzter Druck 0,07 MPa 0,7 MPa
Probedruck 0,2 MPa 1 MPa
Maximale Betriebstemperatur 80ºС 164ºС
Geschätzte Temperatur 100ºС 180ºС
Schiffsgruppe nach Branchenstandard OST 26 29 1-94 5a
Korrosionszuschlag 2,0 mm
Geschätzte Betriebsdauer 20 Jahre
Seismische Aktivität nach Richterskala 6 ball

>>> SIEHE, WIE WIR UNSERE TANKS HERSTELLEN



ET-12.5 mit Aufheizen

Bei Bedarf kann ET-12.5 mit Heizungs- und Wärmedämmsystemen ausgestattet werden. In der Regel verwenden wir die Heizung mit einem elektrischen Heizkabel oder eine Spiralheizung im Tank.

Unterirdischer Abwassertank mit Heizspirale:

Entwässerungstank mit Wendelheizung

Das Design sieht eine eingebaute Heizung in Form einer Spule vor. Als Wärmeträger kann gesättigter Wasserdampf, Wasser oder eine 60% ige DEG-Lösung verwendet werden.

Der Tank ist zusätzlich mit Metallstrukturen eines beheizten Brunnens ausgestattet.

Die Auswahl des Heizgerätetyps erfolgt gemeinsam mit dem Kunden anhand der Besonderheiten des gelagerten Produkts und des Standorts des Behälters.

Unterirdischer Abwassertank mit elektrischer Heizung:

Elektroheizung

Die elektrische Beheizung erfolgt über das selbstregelnde Heizkabel.

Das Aufheizsystem besteht aus:

  • das Heizmodul (Kabel),
  • das Distributions- und Informationsmodul,
  • das Betriebssystem (Schaltkasten, Temperaturmelder und Regler).

Wärmeisolierung:

Wärmeisolierung

Die Wärmedämmung unseres Standard-Untergrundspeichers erfolgt durch Sputtern mit Polyurethan-Hartschaum. Das Sputtern erfolgt auf der Außenfläche des Tanks. Die Eigenschaften der Wärmedämmbeschichtung werden für jeden Tank separat in Abhängigkeit von der chemischen Zusammensetzung und der erforderlichen Temperatur des gelagerten Produkts, den Klimamerkmalen im Standortbereich usw. bestimmt. Der Gesamtenergieverlust sinkt aufgrund der Wärmedämmung um mindestens 40% .

Eine starre Polyurethanschaumbeschichtung ist eine wirksame Maßnahme, da sie auch Luft- und Dampfisolierung bietet. Es ist sehr beständig gegen aggressive Atmosphäre und zeigt maximale Unversehrtheit mit der Tankoberfläche (1,0-1,5 kg / cm²). Aus diesem Grund wird der Polyurethanschaum als perfekte Korrosionsschutzbeschichtung angesehen.

Um eine zusätzliche Zähigkeit der Wärmedämmschicht zu gewährleisten, ist sie mit einer Schutzversiegelung aus Polyurie versehen. Die Dichtung soll auch die Lebensdauer der Beschichtung (ab 35 Jahren) und des Tanks selbst erhöhen. Auf Kundenwunsch können wir auch die Mineralwolle und die Schutzschicht aus verzinktem Stahl wärmeisolieren. Diese Art der Wärmedämmung gilt als kostengünstiger, weist jedoch gegenüber der Polyurethanschaumbeschichtung gewisse Nachteile auf. Sie zeichnen sich durch geringere Dampfundurchlässigkeit, Nähte auf der Schutzschicht und kürzere Lebensdauer aus.

Die Pumpe für den ET-12.5

Die Pumpen für unterirdische Lagertanks

Die Standardausführung der unterirdischen Speichertanks von EuroTankWorks sieht halbtauchende vertikale Pumpen vom Typ HB vor. Abhängig von den atmosphärischen Eigenschaften können die Pumpen mit Doppeldichtung in korrosions- oder explosionsgeschützter Ausführung eingesetzt werden. Der Elektromotor der Pumpe ist im Wartungsschacht eingebaut, der im Lieferumfang enthalten ist.

Die Hochdruckpumpen erfordern keine besondere Wartung, Steuerung und müssen nicht mit zusätzlichen automatischen Systemen ausgestattet werden. Diese Pumpe wurde speziell für unterirdische Abwasserspeicher zum Umpumpen von verschmutztem Wasser und Ölprodukten mit einer Viskosität von bis zu 500 sSt entwickelt.

Die grundlegenden Eigenschaften der Pumpe:

  • Ausfallzeit - mindestens 7000 Stunden, durchschnittliche Betriebsdauer vor der gesamten Überholung - 10000 Stunden.
  • Fördermenge (Durchfluss): 50 m³ / h, Eintauchtiefe: 0,5 - 9 m.
  • Kubisch harter Verunreinigungsgehalt bis zu 10 mm im gepumpten Produkt: bis zu 3%.
  • Betriebstemperatur von -65 ° bis + 130 ° C;
  • Material des Durchflussrohrs - Stahl 35HML.

Die Pumpe hat zwei Gleitringdichtungen und einen Mittelteil mit Sperrflüssigkeit. Der Abfluss der Flüssigkeit wird durch eine spezielle Vorrichtung gesteuert.

Der Tank kann auf Kundenwunsch mit einem anderen Pumpsystem mit geeigneten Eigenschaften ausgestattet werden.



Andere Tankvolumina

5m³ < 8m³ < 12,5m³ > 16m³ > 20m³ > 25m³ > 40m³ > 63
